止回閥可用于給其中的壓力可能升**超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥（依**旋轉）與升降式止回閥（沿軸線移動）。
止回閥這種類型的閥門的作用是只允許介質向一個方向流動，而且阻止反方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。
閥體材料 | 公稱壓力 (MPa) | 工作溫度 (℃) | 適用介質 | |
碳 鋼 | 1．6-6．4 | ≤425 | 水、油品、蒸汽 | |
10．0-16．0 | ≤450 | |||
不銹鋼 | P | 1．6-16．0 | ≤200 | 硝酸類 |
R | 1．6-16．0 | ≤200 | 醋酸類 | |
鉻鎳鈦鋼 | PI | 1．6-6．4 | ≤550 | 石油、石油產品 |
鉻鉬鋼 | 1．6-16．0 | ≤550 | 油 | |

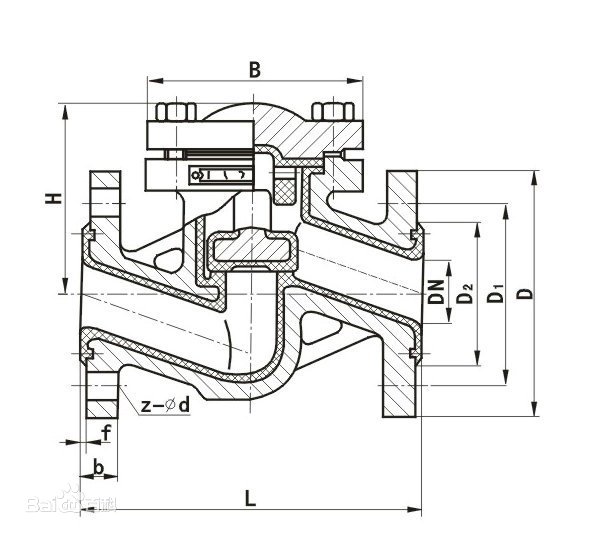

公稱壓力 | 公稱通徑 | 主要連接尺寸 | 外形 尺寸 | ||||||||
| PN | DN | L | D | D 1 | D 2 | D 6 | b | f | f 1 | Z-φd | H |
1.6MPa | 40 | 200 | 145 | 110 | 85 | - | 16 | 2 | - | 4-18 | 95 |
50 | 230 | 160 | 125 | 100 | - | 16 | 2 | - | 4-18 | 105 | |
65 | 290 | 180 | 140 | 120 | - | 18 | 2 | - | 4-18 | 120 | |
80 | 310 | 195 | 165 | 135 | - | 20 | 3 | - | 8-18 | 130 | |
100 | 350 | 215 | 180 | 155 | - | 20 | 3 | - | 8-18 | 140 | |
125 | 400 | 245 | 210 | 185 | - | 22 | 3 | - | 8-12 | 155 | |
150 | 480 | 280 | 240 | 210 | - | 24 | 3 | - | 8-23 | 180 | |
200 | 600 | 335 | 295 | 265 | - | 26 | 3 | - | 12-23 | 215 | |
1）產品標準
《通用閥門 鐵制旋啟式止回閥》GB/T 13932-92
《通用閥門 鋼制旋啟式止回閥》GB 12236 -2008
《通用閥門 鐵制截止閥與升降式止回閥》GB 12233 -2006
《對夾式止回閥》JB/T 8937-2010
《鋼制閥門 一般要求》GB/T 12224-2005
《閥門的檢驗與試驗》JB/T 9092-1999
2）工程標準
《建筑給水排水及采暖工程施工質量驗收規范》GB 50242-2002
《通風與空調工程施工質量驗收規范》GB50243-2002
3）相關標準圖
01SS105 常用小型儀表及特種閥門選用安裝
